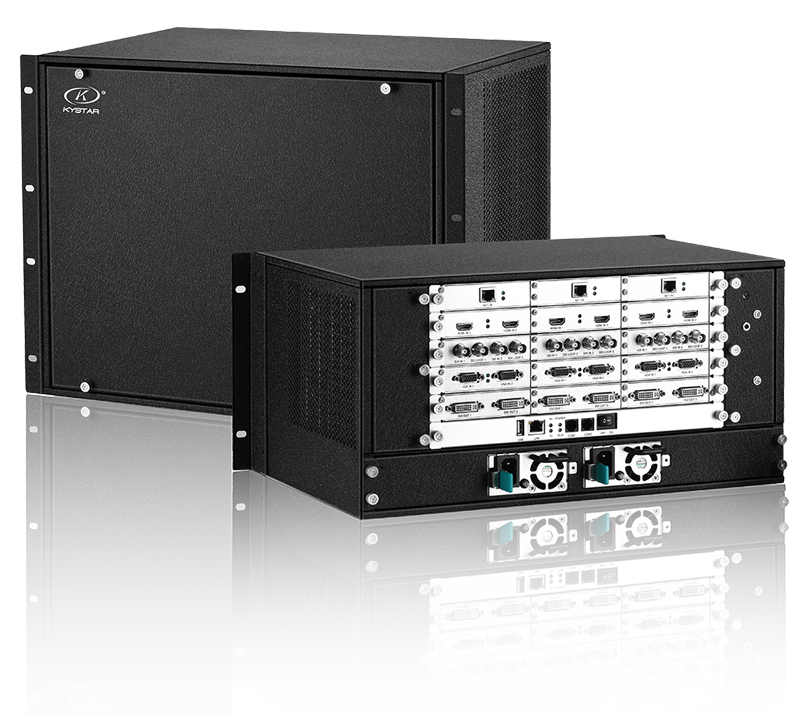

金字塔KS9000

LED多窗口拼接处理平台

★LED多窗口拼接器，所有窗口任意拼接、跨屏、叠加、漫游、缩放；

★单一输出口窗口数量无限制，可实现所有输入信号任意显示；

★CrossInt拼接处理技术，有效杜绝拼接错位和不同步现象；
★灵活的板卡设计，单张板卡可支持多种信号混搭；
★可完成通道信号甚至是整个模板预案的无缝切换；
★最多可支持200个模式，多个图文字幕叠加；
★支持高清底图，素材可预存到设备中；
★支持输入信号字符叠加，轻松实现信号标识；
★基于FPGA阵列，纯硬件架构，多电源冗余备份，无系统崩溃风险，24×365不间断工作。

KS9000是专门针对LED显示屏推出的高性能多画面拼接处理系列。轻松驱动超大分辨率的LED显示屏，并提供多画面处理、图文字幕叠加、无缝场景及信号调用等诸多高级功能。

卓越的开窗能力

多画面布局
常见拼接处理器在单个输出口上的开窗数目都会有限制。
而KS9000任意输出通道可显示所有输入源，单个输出口显示画面数量无限制，且所有信号任意叠加布局。

轻松完成单监视器预监全部信号，大屏小屏配合。

灵活的板卡设计
混合输入板卡

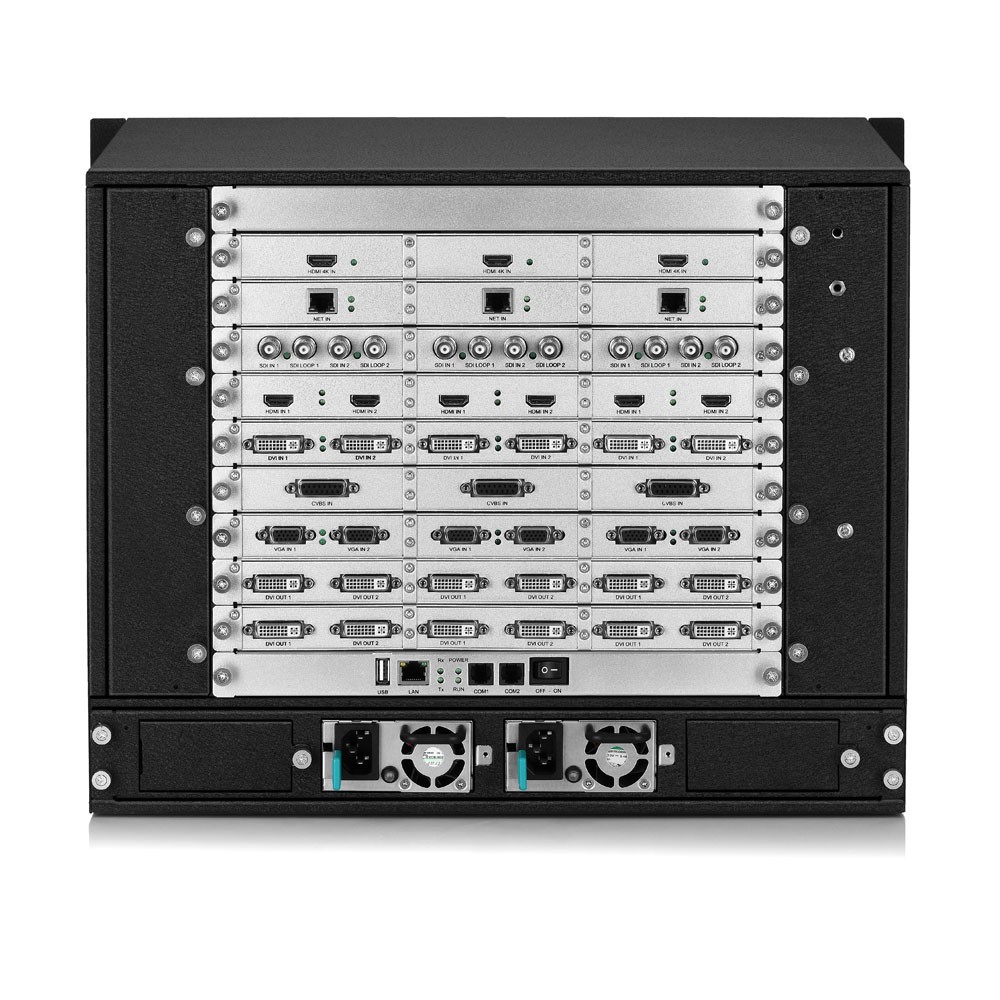

KS9000采用主要模块插卡式设计，用户可以根据需要自行完成输入输出板卡的配置更换。
而且，KS9000的每张输入板卡不受限于单一信号，可由客户自行选定，单张板卡可支持多种类型的信号混搭。有效提高产品的配置效能。

多电源冗余备份
KS9000支持多电源冗余备份，最多可配置4个电源。为其24×365不间断工作提供了有力保障。

4K超高清板卡及EDID管理

4K时代，超高清全面来袭
随着LED显示屏的巨型化，点阵密集化，输入信号分辨率不足会严重降低屏幕显示清晰度，小间距显示屏的效果将名不副实！
KS9000平台可搭载Dual Link DVI、HDMI1.4a等超高清输入板卡，单一输入接口可支持分辨率高达4096×2160，有效解决放大拼接造成的大屏幕画面模糊问题。

EDID管理：LED显示屏的物理分辨率通常是非标准的（如3664×1792），KS9000的EDID管理功能使得用户可以自定义输入分辨率，完成屏幕的点对点显示。

拼接显示效果

CrossInt拼接处理技术
LED显示屏的拼接通常都是非标准分辨率拼接，常常也是不均匀拼接，每一个拼接单元的大小并非一致，容易出现拼接处错位、单元不同步等现象。KS9000采用了专为LED显示屏设计的CrossInt拼接处理技术，解决上述问题。

高清底图及图文叠加

底图与叠加：KS9000可内置底图卡，显示超高分辨率图片，用作点对点背景以增强显示效果。并且，KS9000支持可编辑的文字、图片叠加，可用于添加标题和LOGO等。

输入字符叠加：KS9000可对每一路输入信号进行文字标记，这些标记可在画面中显示出来，并可随着信号一同切换。

优越的无缝切换

信号及模式的无缝切换
KS9000强大的处理引擎赋予其优越的切换能力，它不仅能够保证单一窗口切换信号时无黑屏、无闪烁、无卡顿，实现瞬间无缝切换，在布局模式的切换时同样可以实现无缝瞬切。

模式调用：KS9000允许用户将不同的设置参数保存成不同的自定义模式，从而实现不同显示场景的快速切换。

便捷的WiFi操控

KYSTAR软件及WiFi控制
KS9000配备了WiFi控制模块，允许用户使用笔记本、平板电脑等无线设备通过KYSTAR软件对其进行设置与操控，极大增强了产品的易用性。
