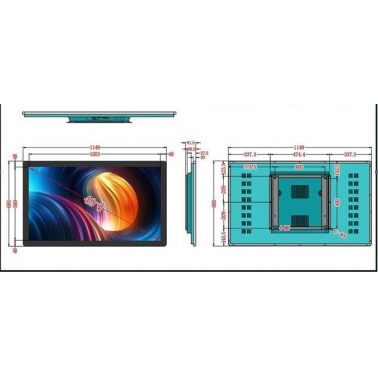

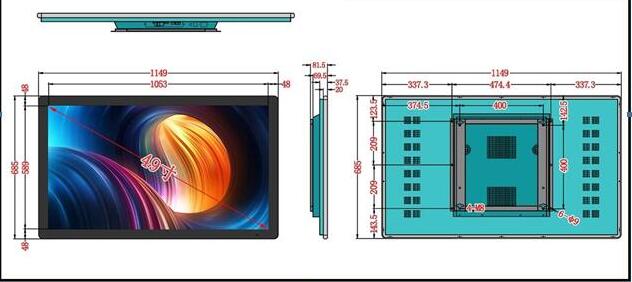

图片尺寸图

包装与重量

包装尺寸: 1220*774*145mm  重量: 30KG

液晶屏参数

液晶屏：49寸 TFT屏幕

屏幕比例:  16:9     分辨率:1920*1080    显示区域:1073.78*604

点距: 0.530*0.530      对比度:5000:1       亮度:450cd/m2

响应时间:6ms       视角:  水平/垂直:178° 背光: LED背光

机柜

机柜：

材质: 侧边型材+五金底壳

表面屏幕保护 :  钢化玻璃

接口：  2*USB   1*SD卡  1*RJ45网络接口   1*电源接口

电压：AC 100~240V   50Hz/60Hz

机器功耗：≤200W

工作温度：0℃ ~ +50℃  湿度：40% ~ 80%（相对，非减压）

喇叭功率: 2*8欧姆/5W

安卓主机

 主板:  V40 主频1.2GHZ

 内存: 1GB

 内置储存:  NAND FLASH 8G （可扩展64G）

 操作系统:  Android 4.4

功能介绍

功能介绍：

支持横屏和竖屏的版面，各个播放区域可自由组合、可分层排列

屏幕区域自由分割，可组合图片，音频，视频，网页，时钟，日期，字幕，混合素材的编辑

可将不同的节目编排成播表，支持节目和播表预览

支持定时开关机设置,可设置每天,周,和每天,周多段定时.

可实时监控播放机播放画面

不同的用户可以设定不同的操作权限，确保播出安全性

采用分布式管理，支持远程或本地控制，在权限范围内对显示内容进行编辑、修改和发布

移动控制端:  支持安卓手机或平板端对播放终端发送节目列表,远程监控,定时开关机功能.

恢复默认设置:  清理节目列表把曾经发送到终端上的所有节目表都清除掉，这个主要是用来避免由于发送错误，导致想要播放的节目没有播放。

视频格式支持：MPG、AVI、MPEG、RMVB、MOV...

图像格式支持：BMP、JPG、PNG、GIF、SWF...

音频格式支持：DTS/AC3、MPEG1、MPEG2、MP3、WMA...

Office文档支持：PPT、Word、Excel...

网络接口与协议:

网络接口: 有线10/100M(标配), wifi, 3G (WCDMA   , TD-SCDMA, CDMA2000)(可选)

网络协议: TCP IP/PPPOE/ICMP/DHCP/DNS/FTP/HTTP

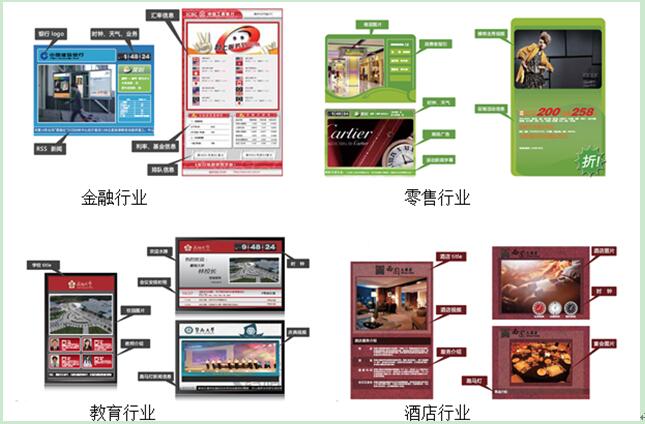

应用图例

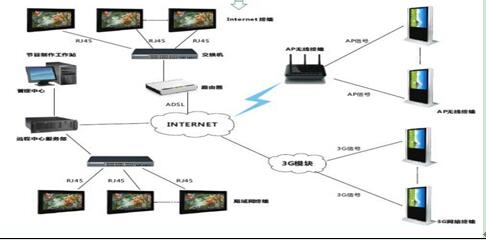

信息发布图

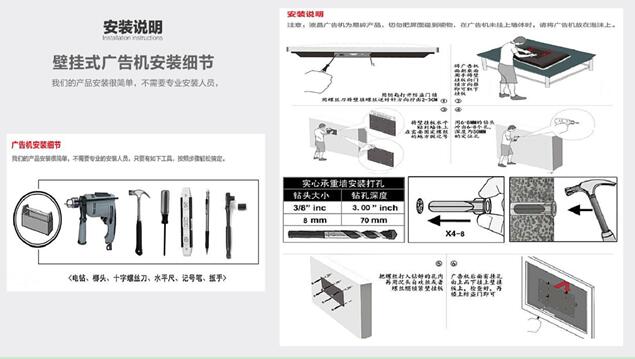

安装示意图

使用注意事项

一、由于广告机，触摸一体机多数使用于公共场所，电压不稳可能造成设备损伤。建议使用稳定的市电，切不可和电梯电源等大功率设备共同使用一个电源.如在电压经常不稳定的地方如：地铁站等，请务必使用相应的稳压设备进行稳压，否则易造成广告机不稳定工作，甚至会烧毁广告机。

二、不要将产品暴露于雨水、日晒的环境中，以免影响产品的正常使用。

三、请不要在开机状态下插拔储存卡，应在关机之后进行操作。

四、切勿对液晶广告机进行自行拆卸或修理，以免高压触电或其它危险，应请专业的维修人员来完成所有的维修工作。

五、在清洁液晶广告机屏幕前，请先拔掉电源线，确保广告机处于断电状态下，用干净柔软不带线头的布轻轻的擦拭，切勿在屏幕上直接使用喷雾剂。

六、在插拔储存卡之前请仔细阅读本说明书，如果储存卡插不上去，不要硬插，以免损坏储存卡插针，出现此问题的时候，需要检查一下是否插反了。本机如长时间不工作，请打开插卡处防盗锁将220V电源关闭；或直接拔掉电源

七、请不要将广告机壳体上的通风孔、音响发音孔堵塞。切勿将广告机放在散热器、热源或其它任何可能影响正常通风的设备附近。

故障与解决方法

1,  Q：显示器显示不全？

A：设置好显示切边。 设置->显示->屏幕切边

2，Q：节目发送后不能进行下载？

    A：设置好播放机的时间，查看日志，确认已连接上主机。

3，Q：图片不能显示？

    A：检查图片的色彩模式，需RGB色彩模式才可显示，图为用PS打开后色彩模式类型。（新版本可在服务器端自动转换）

4， Q：网络不能连接

     A：WIFI连接的检查设置-WIFI 是否已经打开，是否已经显示连接上，可尝试重新连接，有线连接的检查设置-无线和网络-更多 中 以太网设置是否正确，在播放器设置正确，网络连接正常的情况下，会如第11页命令页输出所示。

5， Q：节目没有声音

      A：确认机器声音已打开，检查设置-声音-声音输出模式 是否正确。

6， Q：开机提示无响应 需要关闭？

      A：参考第4页 安装swlauncher并设置默认选项。

7， Q：播放界面显示“************expired**********”

      A：播放器认证过期，需进行注册。

8， Q：节目中某些素材不能播放

      A：1，确定服务器端有素材存在，可以进行下载。

           2，查看下载日志，确定素材下载成功。

           3，用安卓自带播放器打开素材，若不能打开请转换格式。

9， Q：更新及注册出现问题

      A：请确定设备中有制定的文件或者目录，尝试重新插入。
